1 换绳机构工作原理
矿用提升机钢丝绳换绳车的结构如图1所示，它主要由导向轮、整车机架、换绳机构、液压马达、夹紧气缸、张紧气缸及履带行走机构组成。

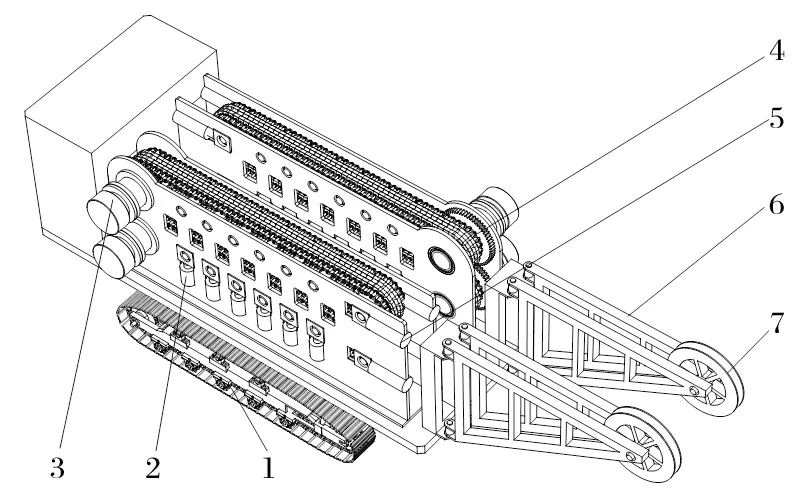

图1 换绳车的机械结构
1.履带行走机构；2.夹紧气缸；3.液压马达；4.送绳机构；5.张紧气缸；6.整车机架；7.导向轮。
该换绳车采用“新绳带旧绳回收，旧绳带新绳悬挂”的工作原理，实现对旧绳的回收以及新绳的下放?；簧沟墓ぷ髟恚河梢貉孤泶锎匠萋中?，同步齿轮带动链轮旋转，链轮带动链条运动，夹紧气缸、张紧气缸分别将链条夹紧、张紧，钢丝绳依靠链条夹紧、张紧所产生的摩擦力运动。
针对双液压马达在工作过程中出现速度不同步问题，在连接链轮的轴上加装一对同步齿轮，使两个链轮速度强制同步。送绳机构的局部结构如图2所示。

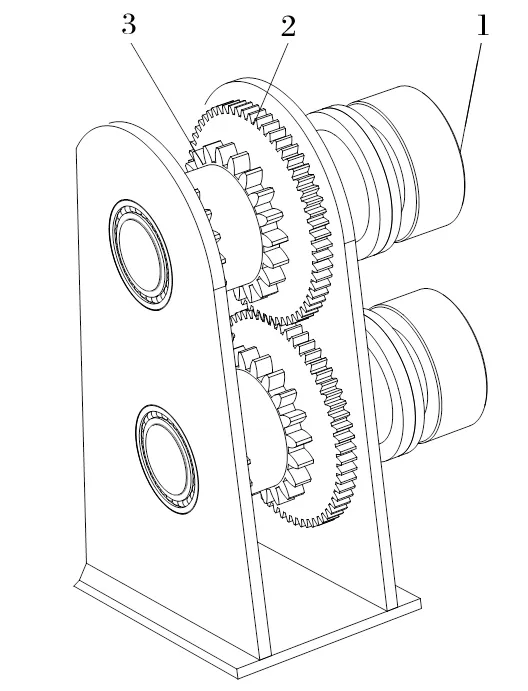

图2 送绳机构的局部结构
1.液压马达；2.同步齿轮；3.链轮。
